NOTA: No incluye drivers ni ningún otro elemento aparte de la placa.

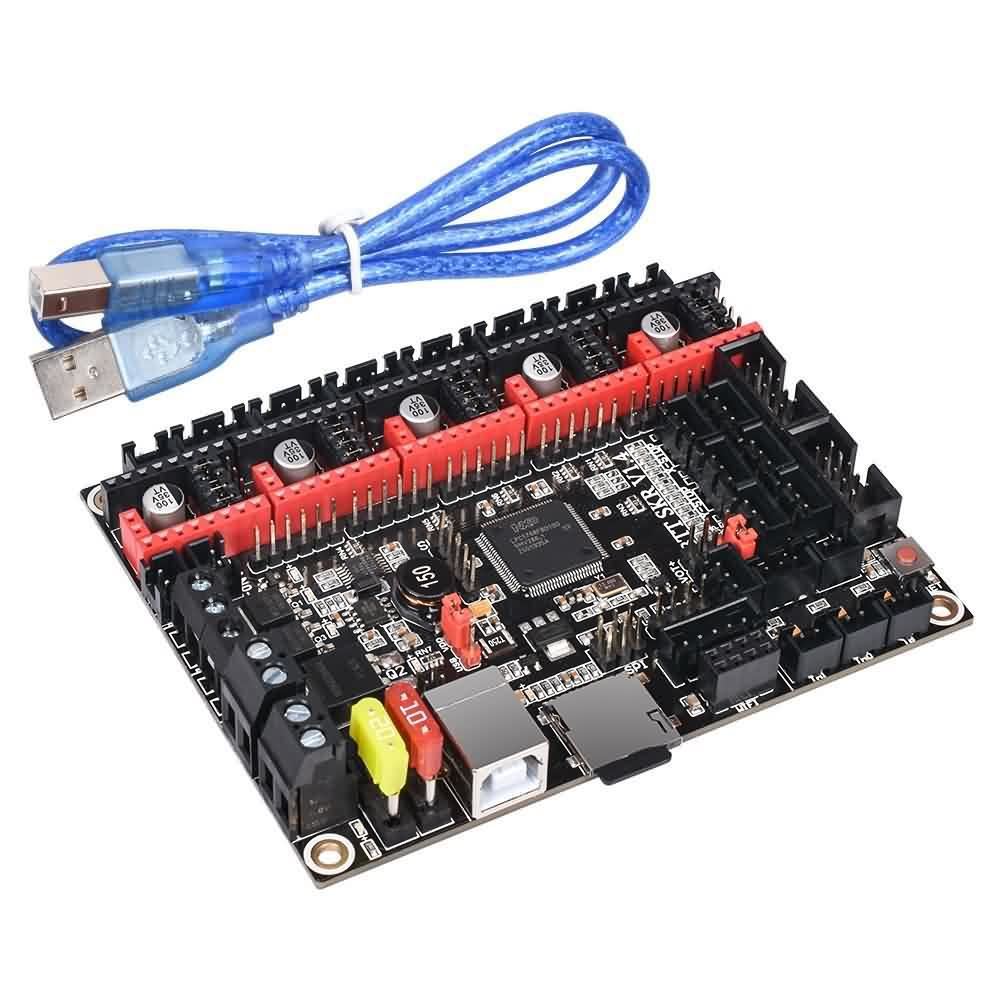

La placa base BIGTREETECH SKR V1.4 y SKR V1.4 Turbo es una placa base de impresora 3D de 32 bits optimizada y mejorada por el equipo de impresión 3D de Shenzhen BigTree Technology CO., LTD. para las deficiencias de la versión V1.3, especialmente para impresoras pequeñas y medianas.
Características de BTT SKR V1.4 y SKR V1.4 Turbo
1. BTT SKR V1.4 con frecuencia principal de 32 bits 100 MHz nivel ARM Cortex-M3 serie LPC1768 chip de control principal, el rendimiento se ha mejorado enormemente .
2. BTT SKR V1.4 Turbo con 32 bits de frecuencia principal 120 MHz ARM nivel Cortex-M3 serie LPC176 9 chip de control principal, el rendimiento se ha mejorado enormemente .
3. Equipado con firmware Marlin2.0 altamente modular y de código abierto, que es conveniente para los usuarios para el desarrollo secundario y de bricolaje .
4. Con el chip de potencia dedicado M6130, admite una entrada de alimentación de 12-24V .
5. Soporte 2.4, 2.8, pantalla táctil a color de 3.5 pulgadas, soporte de pantalla LCD2004, pantalla LCD12864 .
6. Actualice y configure el firmware a través de la tarjeta SD, que es simple, conveniente y eficiente .
7. El modo de trabajo SPI y UART impulsado por el controlador TMC, que también tiene el pin DIAG, que elimina el complejo proceso de cableado y se puede utilizar simplemente desenchufando la tapa del puente .
8. Resume la compatibilidad con impresoras Si bien apagado, detección de rotura del filamento, apagado automático después de imprimir y así sucesivamente .
9. Tubo MOSFET de alto rendimiento, mejor efecto de disipación de calor .
10. El uso de fusibles extraíbles facilita el proceso de sustitución .
11. Puerto extendido reservado SERVOS y Probe para admitir BL Touch .
12. Soporte de barra de luz RGB .
13. Utilice el diseño de selección de energía para separar la fuente de alimentación USB de la fuente de alimentación del conmutador, evitando efectivamente la situación de que el puerto USB de la computadora se queme debido a un cortocircuito .
14. La interfaz de función especial utiliza la aguja de fila con un color llamativo, lo que reduce en gran medida la tasa de error del cableado.
15. Las interfaces I2C, SPI y WIFI están reservadas para la comodidad del bricolaje .
16. La interfaz del variador de circuito cerrado está reservada para reducir los problemas del módulo de conmutación enchufable .
17. Interfaz de doble eje z, eliminando el problema del módulo de expansión de la unidad externa .
18. La interfaz del termistor está protegida por una resistencia presurizada de condensador biliar para mejorar la resistencia de la interfaz .
19. Más interfaces de ventilador: ventilador CNC de 1 vía, ventilador normalmente abierto de 3 vías .
20. Módulo de fuente de alimentación DC5V externo enchufable para suministrar energía a la pantalla TFT , BLtouch y RGB .
Especificaciones
|
Los parámetros básicos
|
| P IMPRESORA N AME |
BIQU-B1
|
| Tamaño de impresión |
235 x 235 x 270 mm
|
| Tecnología de moldeo |
FDM
|
| Cantidad de boquilla |
PC 1
|
| L ayer T hickness |
0,1 mm - 0,3 mm |
| Boquilla D iameter |
Estándar de 0,4 mm
|
| Impresión de una precisión |
± 0,05 mm
|
| Filamento |
PLA
|
| Formato de rebanado |
STL / OB J / AMF
|
| Método de conexión |
V ia cable de datos / tarjeta TF / USB
|
| Compatible con rebanado |
W ITH Cura / Repetier-Host / Simplificar 3D
|
| Nominal V oltaje |
100 - 120V / 200 - 240V 50/60 HZ
|
| O utput V ensión |
24 V
|
| R ated P ower |
270W
|
| Temperatura máxima de la cama caliente |
100 ℃
|
| Temperatura máxima de la boquilla |
260 ℃
|
| Compatible con sistema operativo |
con Win 7 / Win 10
|
| Velocidad máxima de impresión |
100 mm / s
|
| Normal P Rinting S Peed |
60 mm / s
|
| Lenguaje T ransform |
Soportado
|
| Reanudar la impresión |
Con función de impresión de currículum
|
| Detección de agotamiento del filamento |
Con función de detección de agotamiento del filamento
|
Tamaño de la apariencia: 110 * 85 mm
Tamaño de montaje: 102 * 76 mm
Microprocesador: CPU ARM Cortex-M3
Voltaje de entrada: DC12V-DC24V 5A-15A
Voltaje lógico : DC 3,3 V
Módulo WIFIESP-01S
Controlador de motor: compatible con TMC5161 、 TMC5160 、 TMC2209 、 TMC2225 、 TMC2208 、
TMC2130 、 ST820 、 LV8729 、 DRV8825 、 A4988 etc., motor externo independiente
manejar.
Soporte del modo de trabajo del controlador: SPI , UART , STEP / DIR
Interfaz de controlador de motor : X. Y. Z. E0. E1. 5 vías ( cada una tiene una unidad de circuito cerrado
interfaz) hasta 256 subdivisiones
Interfaz del sensor de temperatura: TH0, .TH1, TB, 3 canales 100K NTC Temperature
interfaz del sensor: TH0, TH1, TB, 3 canales 100K NTC (resistencia térmica)
Pantalla : 2.4. 2.8. TFT de 3,5 pulgadas （ Soporte de pantalla de modo dual ） 、 LCD2004 、
LCD12864
Interfaz de comunicación para PC : USB cuadrado, fácil de conectar, baudios de comunicación
tasa de 115200
Amplíe el soporte de la función de interfaz : Reanudar la impresión mientras está apagado,
Detección de rotura de filamentos, apagado automático después de la impresión, nivelación automática, BL Touch
Formato de archivo de soporte: código G
Arquitectura de máquina compatible: XYZ. delta. kossel. Ultimaker. corexy
Software recomendado: Cura 、 Simplify3D. pronterface. Repetidor-anfitrión.
