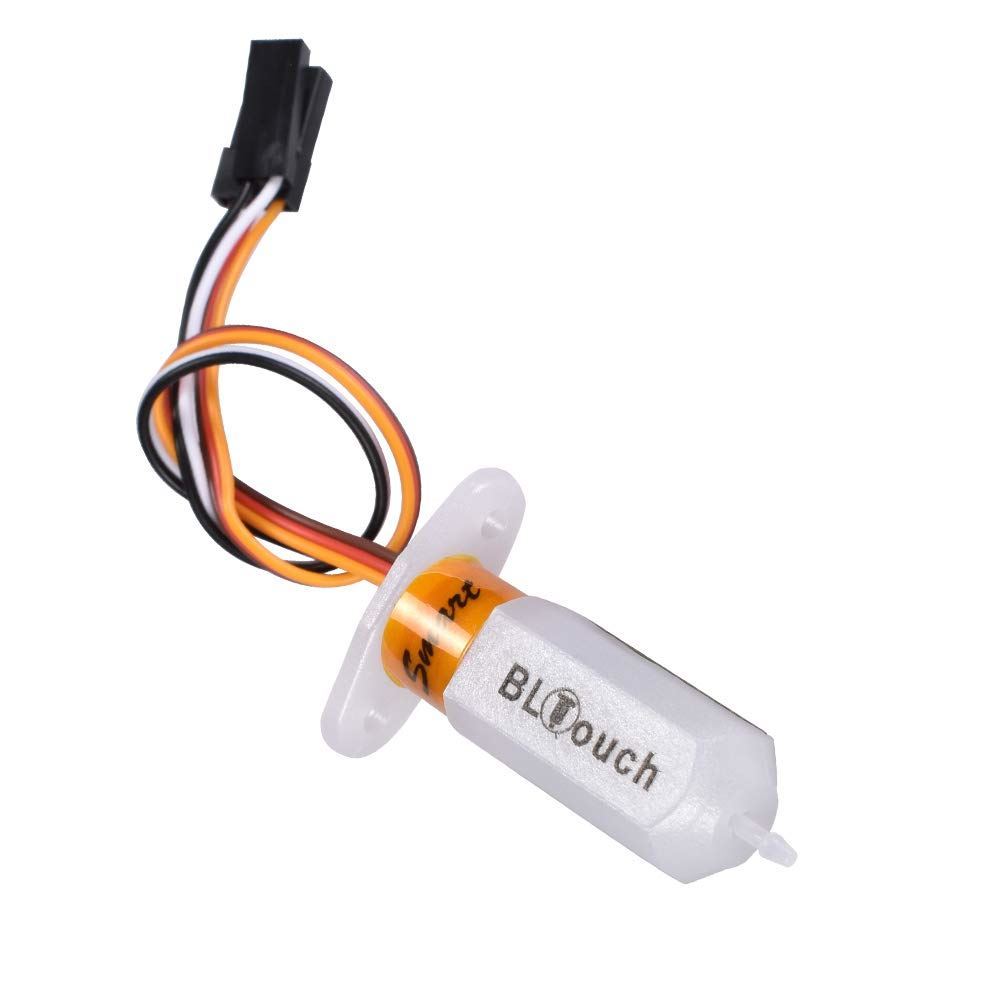

Sensor de Nivelación de Cama BLTouch V3.0

BLTouch es un tipo de sensor de pasillo de semiconductores y es un componente electrónico para impresoras 3D.

BLTouch es un sensor de nivelación automática para impresoras 3D que puede medir con precisión la inclinación de la superficie de la cama. Podría funcionar con cualquier tipo de material de cama, como vidrios, maderas, metales, etc.

​

Características

Las funciones y controles principales de BLTouch son los mismos que los del sensor de nivelación automática de la cama habitual, consta de un servo RC y un microinterruptor . Por lo tanto, BLTouch se puede aplicar en casi todas las placas.

BLTouch se cumple con una estructura simple y alta precisión mediante el uso de un solenoide y un sensor Hall de diseño progresivo. Su objetivo es la conveniencia del usuario y la impresión agradable al agregar muchas funciones inteligentes, como autoprueba, alarma, activación de alarma y modo de interruptor táctil, LED azul para indicación de señal servo y prueba de sonda Z (Zmin).

​

Inteligente

Autoprueba : el pulsador funciona dos veces en una prueba cuando la alimentación está encendida.

Alarma : La IA hará parpadear el indicador LED si se detecta un problema durante una autocomprobación o una operación.

Indicador de defectos de cableado :  LED azul y rojo para indicar defectos de cableado.

​

Alta precisión

La desviación estándar de BLTouch en la repetibilidad es de alrededor de 0,005 mm, con esa precisión.

​

BLTouch

BLTouch debe instalarse perpendicular al suelo.

Si la clavija BLTouch no puede estar perpendicular al suelo, BLTouch pondrá una señal incorrecta .

Micro interruptor

BLTouch está equipado con las tres funciones como microinterruptor, servomotor y también servo brazo.

La comparación no tendría sentido si el sensor de microinterruptor para nivelación de la cama no incluye el método de retracción y despliegue.

Sensor de proximidad inductivo

En los sensores de proximidad inductivos, para calcular la distancia de detección para otras condiciones de aplicación, se deben tener en cuenta los siguientes parámetros, que afectan la distancia de detección. (Por ejemplo: Variaciones en la temperatura ambiente (Kθ), Diferentes tipos de material del objeto (Km), Tamaño del objeto a detectar (Kd), Variación de la tensión de alimentación (Kt))

Sa (distancia de detección asegurada) = Sn x Kθ x Km x Kd x Kt Sn: distancia de detección nominal Si el sensor de proximidad inductivo sin contacto puede proporcionar el mismo parámetro en toda el área de trabajo, debe ser el mejor sensor de nivelación automática de la cama para impresoras 3D .

Pero, ¿ quién puede proporcionar esto?

La mayoría de los lechos de metal tienen varias áreas de temperatura (Kθ) en un lecho, y su espesor (Kd) y el material del objeto (Km) también son diferentes debido a los pernos, tuercas o soportes, etc.
